游標卡尺是一種常用的量具，具有結構簡單、使用方便、精度中等和測量的尺寸范圍大等特點，可以用它來測量零件的外徑、內徑、長度、寬度、厚度、深度和孔距等，應用范圍很廣。
      1  游標卡尺有三種結構型式

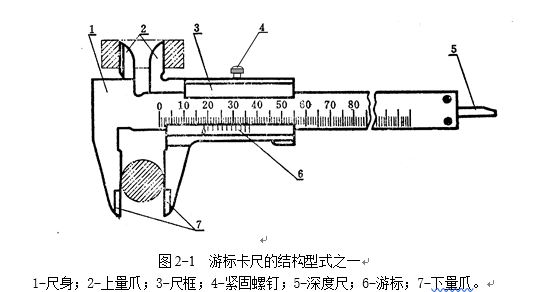

      (1)測量范圍為0～125mm的游標卡尺，制成帶有刀口形的上下量爪和帶有深度尺的型式，如圖2—1。

      (2)測量范圍為0～200mm和0～300mm的游標卡尺，可制成帶有內外測量面的下量爪和帶有刀口形的上量爪的型式，如圖2―2。

      (3)測量范圍為0～200mm和0～300mm的游標卡尺，也可制成只帶有內外測量面的下量爪的型式，如圖2-3。而測量范圍大于300mm的游標卡尺，只制成這種僅帶有下量爪的型式。
