齒厚游標卡尺

時間：2017-09-05 作者： 閱讀：7616

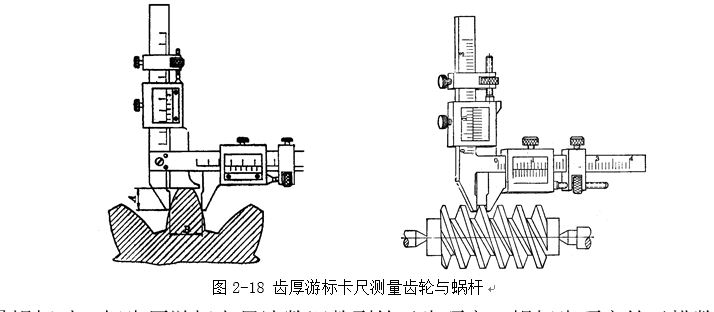

      齒厚游標卡尺(圖2-18)是用來測量齒輪（或蝸桿）的弦齒厚和弦齒頂。這種游標卡尺由兩互相垂直的主尺組成，因此它就有兩個游標。A的尺寸由垂直主尺上的游標調

整；B的尺寸由水平主尺上的游標調整。刻線原理和讀法與一般游標卡尺相同。

      測量蝸桿時，把齒厚游標卡尺讀數調整到等于齒頂高（蝸桿齒頂高等于模數ms），法向卡入齒廓，測得的讀數是蝸桿中徑(d2) 的法向齒厚。但圖紙上一般注明的是軸向齒厚，必須進行換算。
